Van công nghiệp có những loại nào phổ biến?

Quý anh/chị thân mến, trong mọi hệ thống đường ống công nghiệp, từ các nhà máy sản xuất, hệ thống cấp thoát nước, cho đến các ứng dụng xử lý hóa chất, van đóng vai trò là 'người gác cổng' không thể thiếu. Chúng là những thiết bị cơ khí quan trọng, có chức năng kiểm soát dòng chảy của chất lỏng, khí hoặc bùn. Từ việc khởi động, dừng lại, điều tiết lưu lượng cho đến bảo vệ an toàn toàn bộ hệ thống, mỗi loại van đều có chức năng và nguyên lý hoạt động riêng biệt, phù hợp với các điều kiện và yêu cầu cụ thể. Vậy, van công nghiệp có những loại nào phổ biến? Hãy cùng Tự Động Thành Phát, chuyên gia về các loại thiết bị công nghiệp và vật tư tự động hóa, tìm hiểu chi tiết về các loại van này, những thiết bị công nghiệp Phú Mỹ không thể thiếu trong nhiều thiết bị nhà máy.

Van công nghiệp là gì và tầm quan trọng của chúng?

Van công nghiệp là các thiết bị được lắp đặt trên đường ống hoặc tại các điểm kết nối của hệ thống để điều khiển, điều tiết, đóng/mở hoặc chặn hoàn toàn dòng chảy của môi chất (lỏng, khí, hơi, bùn...). Chức năng chính của van bao gồm:

• Kiểm soát dòng chảy: Mở hoặc đóng hoàn toàn để cho phép hoặc ngăn chặn dòng môi chất.
• Điều tiết lưu lượng: Điều chỉnh mức độ mở để kiểm soát lượng môi chất đi qua.
• Điều khiển áp suất: Giảm hoặc duy trì áp suất ở mức mong muốn.
• Ngăn chặn dòng chảy ngược: Đảm bảo môi chất chỉ di chuyển theo một chiều nhất định.
• Bảo vệ hệ thống: Tự động xả áp khi hệ thống gặp sự cố quá áp.

Tầm quan trọng của van là không thể phủ nhận. Chúng đảm bảo hiệu suất hoạt động, an toàn và độ tin cậy của cả hệ thống. Việc lựa chọn đúng loại van là yếu tố then chốt quyết định hiệu quả vận hành và tuổi thọ của thiết bị.

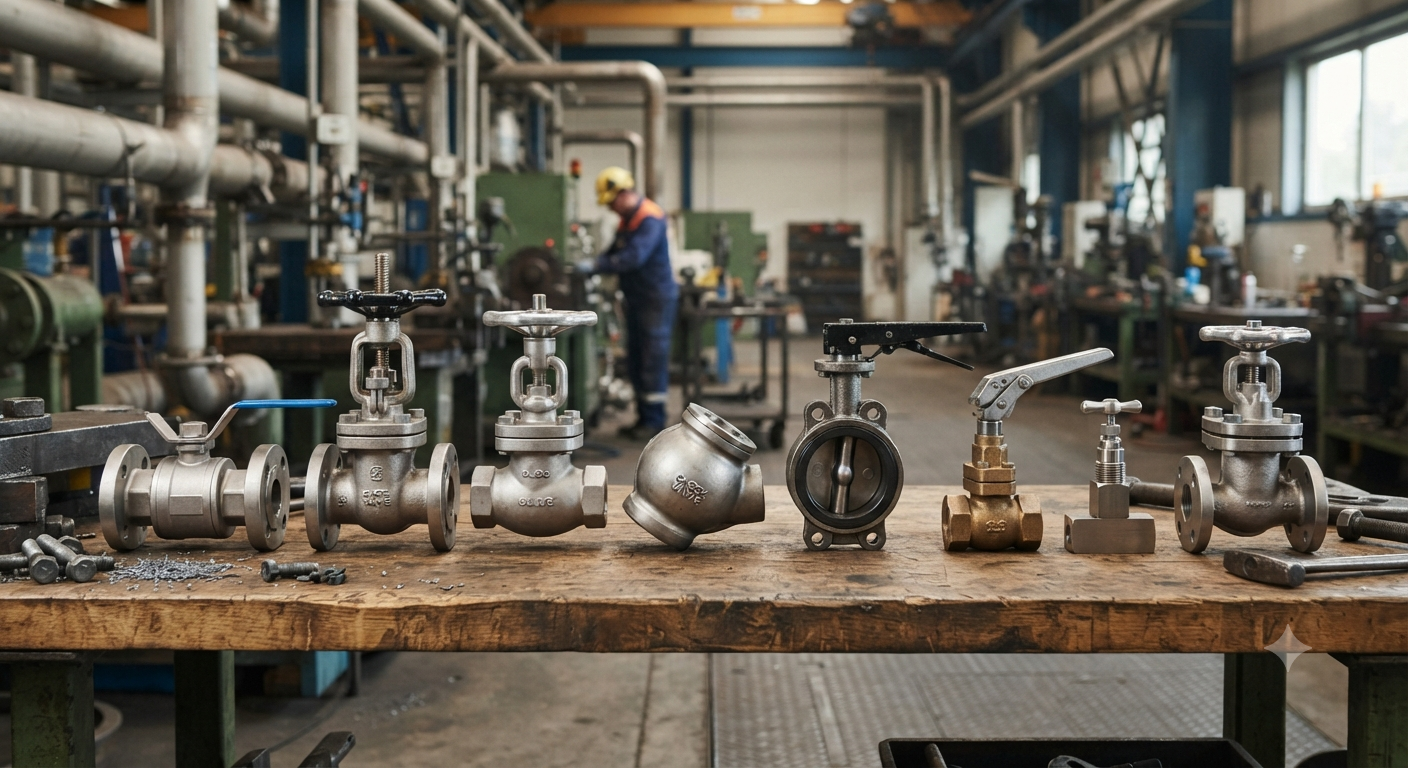

Phân loại các loại van công nghiệp phổ biến

Trên thị trường hiện nay có rất nhiều loại van công nghiệp, mỗi loại được thiết kế với cấu tạo và nguyên lý hoạt động đặc thù để đáp ứng các yêu cầu khác nhau của từng ứng dụng. Dưới đây là những loại van phổ biến nhất mà quý anh/chị thường gặp:

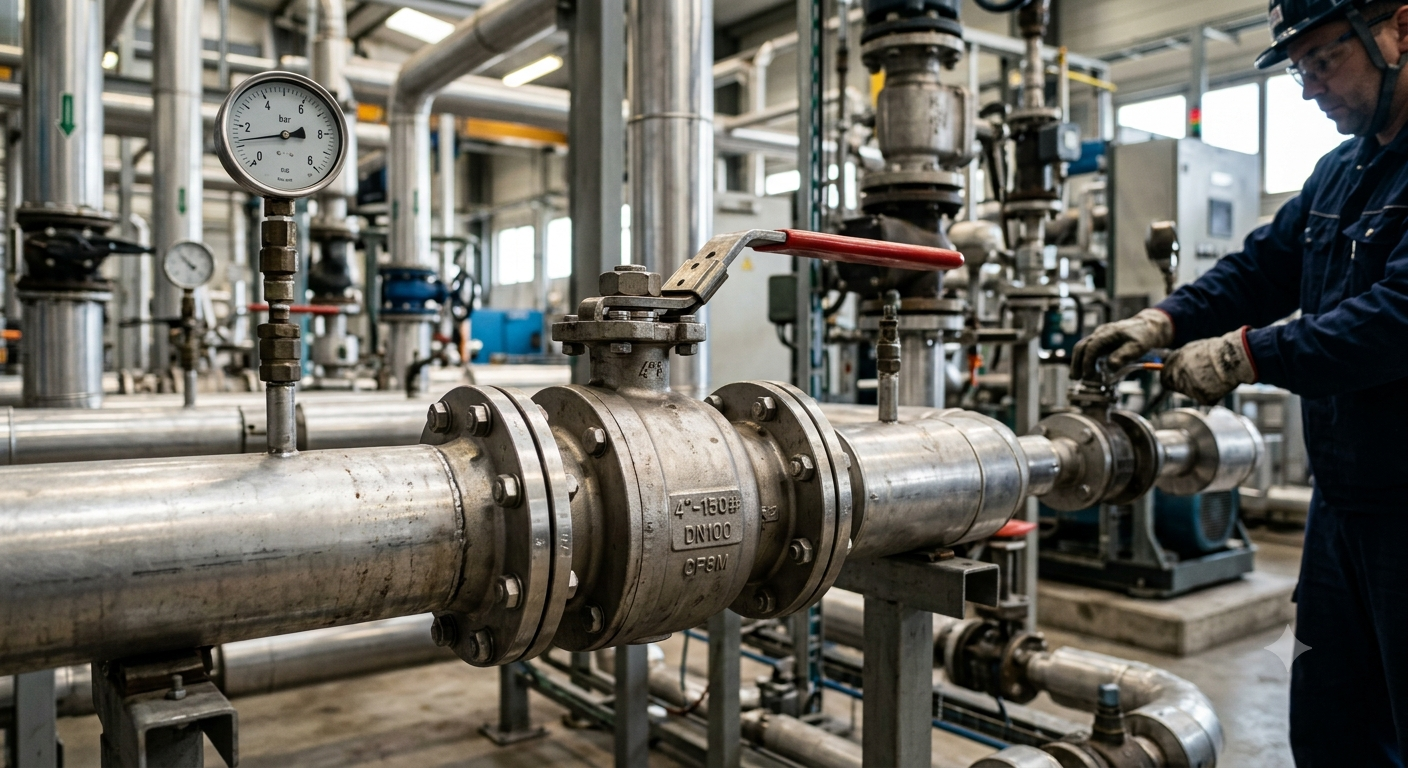

Van Bi (Ball Valve)

Van bi là loại van được sử dụng rộng rãi nhờ khả năng đóng mở nhanh chóng và độ kín khít cao. Cấu tạo của van bi bao gồm một quả bi rỗng có lỗ xuyên tâm. Khi quả bi xoay 90 độ, lỗ sẽ thẳng hàng với đường ống cho phép dòng chảy đi qua (vị trí mở) hoặc vuông góc với đường ống để chặn hoàn toàn dòng chảy (vị trí đóng).

• Nguyên lý hoạt động: Xoay tay gạt hoặc bộ điều khiển để quay quả bi.
• Ứng dụng tiêu biểu: Thích hợp cho các ứng dụng đóng mở nhanh, không yêu cầu điều tiết lưu lượng chính xác. Được dùng trong hệ thống nước, khí nén, dầu, hóa chất, xử lý nước thải.
• Ưu điểm: Đóng mở nhanh, độ bền cao, ít bị ăn mòn, độ kín tốt.

Van Cửa (Gate Valve)

Van cửa, hay còn gọi là van cổng, là loại van được thiết kế để mở hoặc đóng hoàn toàn dòng chảy, không dùng để điều tiết. Chúng hoạt động bằng cách nâng hoặc hạ một tấm chắn (cửa van) vuông góc với dòng chảy. Khi van mở hoàn toàn, cửa van sẽ nằm hoàn toàn bên trong thân van, tạo ra một đường ống thẳng, ít gây cản trở dòng chảy nhất.

• Nguyên lý hoạt động: Xoay vô lăng hoặc tay quay để di chuyển tấm chắn lên/xuống.
• Ứng dụng tiêu biểu: Hệ thống cấp nước, hệ thống xử lý nước thải, dầu khí, hóa chất, nơi cần đóng mở hoàn toàn.
• Ưu điểm: Độ cản trở dòng chảy thấp khi mở hoàn toàn, có thể dùng cho đường ống lớn.

Van Cầu (Globe Valve)

Trái ngược với van cửa, van cầu được thiết kế đặc biệt cho mục đích điều tiết lưu lượng và áp suất. Cấu tạo của van cầu bao gồm một đĩa van di chuyển lên xuống vuông góc với ghế van. Đường dòng chảy bên trong van có hình chữ S, gây ra sự thay đổi hướng dòng chảy, tạo điều kiện cho việc điều tiết.

• Nguyên lý hoạt động: Đĩa van được nâng lên hoặc hạ xuống để điều chỉnh khe hở cho dòng chảy.
• Ứng dụng tiêu biểu: Hệ thống hơi nước, hệ thống nước nóng, dầu, khí, nơi cần điều tiết chính xác lưu lượng hoặc áp suất.
• Ưu điểm: Khả năng điều tiết tốt, độ kín cao khi đóng.

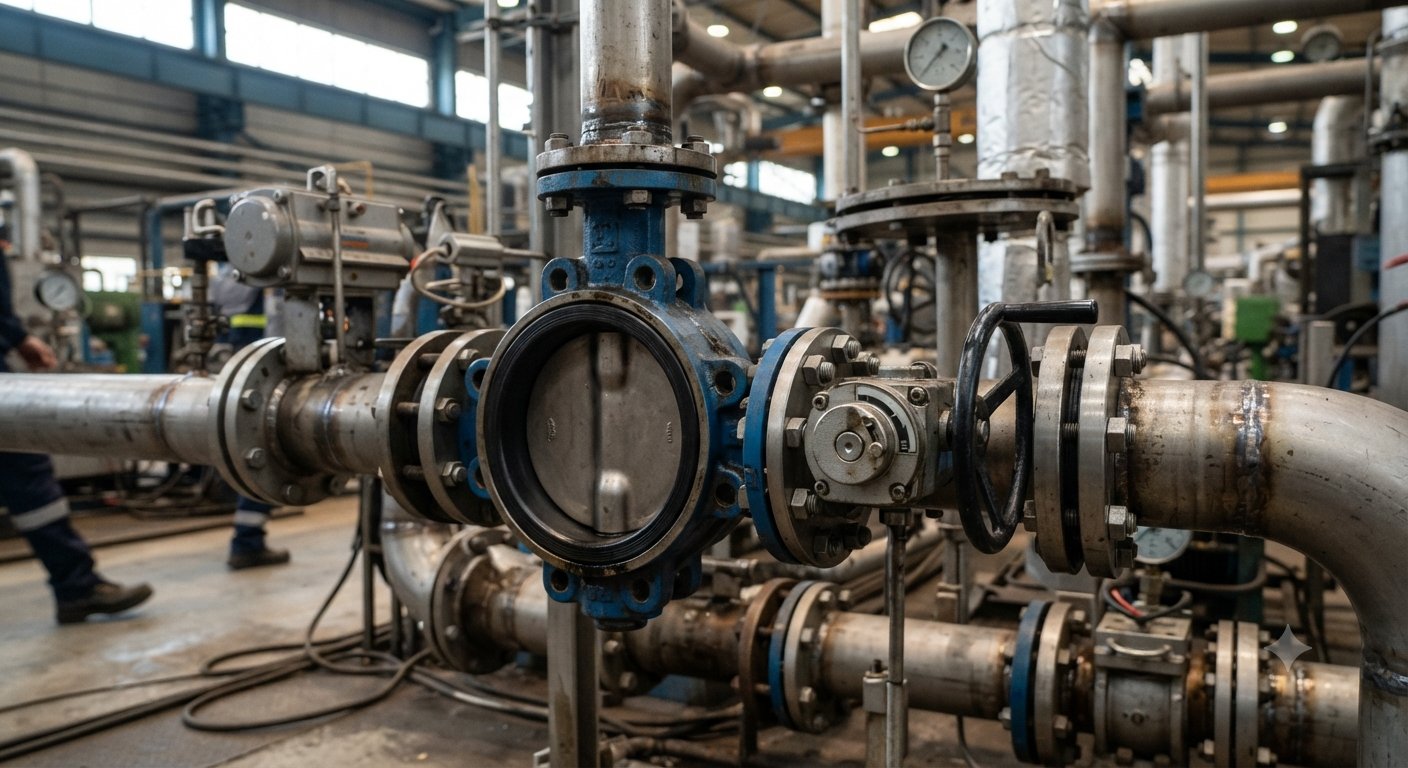

Van Bướm (Butterfly Valve)

Van bướm là loại van có thiết kế nhỏ gọn, trọng lượng nhẹ và chi phí hợp lý. Chúng hoạt động bằng một đĩa van hình tròn xoay quanh một trục nằm bên trong thân van. Khi xoay 90 độ, đĩa van sẽ từ vị trí song song với dòng chảy (mở hoàn toàn) sang vị trí vuông góc với dòng chảy (đóng hoàn toàn).

• Nguyên lý hoạt động: Xoay tay gạt hoặc bộ điều khiển để quay đĩa van.
• Ứng dụng tiêu biểu: Hệ thống đường ống lớn, nước sạch, nước thải, HVAC, phòng cháy chữa cháy.
• Ưu điểm: Kích thước nhỏ gọn, trọng lượng nhẹ, chi phí thấp, đóng mở nhanh, phù hợp cho lưu lượng lớn.

Van Một Chiều (Check Valve)

Van một chiều có chức năng quan trọng là chỉ cho phép dòng chảy đi qua theo một hướng nhất định và tự động ngăn chặn dòng chảy ngược. Chúng hoạt động hoàn toàn tự động dựa vào áp lực của dòng chảy mà không cần tác động thủ công. Có nhiều loại van một chiều như van một chiều lá lật, van một chiều lò xo, van một chiều bi.

• Nguyên lý hoạt động: Áp lực dòng chảy xuôi đủ lớn sẽ mở van; khi áp lực dòng chảy ngược xuất hiện, van sẽ tự động đóng.
• Ứng dụng tiêu biểu: Bảo vệ bơm khỏi hiện tượng chảy ngược, ngăn chặn ô nhiễm ngược trong hệ thống, hệ thống cấp thoát nước, hệ thống thủy lực và khí nén.
• Ưu điểm: Tự động hoàn toàn, bảo vệ hệ thống khỏi các sự cố do dòng chảy ngược.

Van An Toàn (Safety Valve/Relief Valve)

Van an toàn là thiết bị bảo vệ cực kỳ quan trọng trong các hệ thống công nghiệp. Chức năng của chúng là tự động xả môi chất ra ngoài khi áp suất bên trong hệ thống vượt quá giới hạn an toàn cho phép, nhằm ngăn ngừa hư hỏng thiết bị hoặc nguy hiểm cho con người. Van an toàn thường được đặt ở các bồn chứa, nồi hơi, đường ống chịu áp lực.

• Nguyên lý hoạt động: Lò xo bên trong van giữ van đóng; khi áp suất vượt quá lực căng của lò xo, van sẽ mở ra để xả áp.
• Ứng dụng tiêu biểu: Hệ thống nồi hơi, bồn chứa áp lực, đường ống dẫn khí nén, hóa chất, hệ thống thủy lực.
• Ưu điểm: Đảm bảo an toàn tuyệt đối cho hệ thống và người vận hành.

Van Màng (Diaphragm Valve)

Van màng sử dụng một màng chắn linh hoạt làm bộ phận đóng/mở để kiểm soát dòng chảy. Màng chắn này được làm từ cao su, nhựa hoặc vật liệu đàn hồi khác, có thể uốn cong để chặn hoặc cho phép dòng chảy đi qua. Điểm đặc biệt của van màng là không có bộ phận chuyển động nào tiếp xúc trực tiếp với môi chất, giúp ngăn ngừa rò rỉ và ô nhiễm.

• Nguyên lý hoạt động: Một bộ phận truyền động tác động lực lên màng chắn, làm màng chắn uốn cong để điều khiển dòng chảy.
• Ứng dụng tiêu biểu: Các ngành công nghiệp yêu cầu vệ sinh cao như thực phẩm, dược phẩm, xử lý nước, hóa chất ăn mòn, bùn đặc.
• Ưu điểm: Khả năng chống ăn mòn tốt, vệ sinh cao, không rò rỉ, ít cần bảo trì.

Van Plug (Plug Valve)

Van plug, hay còn gọi là van nút, có cấu tạo tương tự van bi nhưng sử dụng một hình nón hoặc hình trụ có lỗ xuyên tâm làm bộ phận đóng/mở. Giống như van bi, van plug cũng hoạt động bằng cách xoay 90 độ để mở hoặc đóng dòng chảy.

• Nguyên lý hoạt động: Quay bộ phận plug để lỗ xuyên tâm thẳng hàng hoặc vuông góc với đường ống.
• Ứng dụng tiêu biểu: Khí nén, nước, bùn, đặc biệt trong các ứng dụng cần đóng mở nhanh, chống ăn mòn và chịu được nhiệt độ cao.
• Ưu điểm: Đóng mở nhanh, độ bền cao, ít bảo trì.

Lựa chọn van công nghiệp phù hợp

Việc lựa chọn van công nghiệp phù hợp là một quyết định quan trọng, đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố. Quý anh/chị cần xem xét các yếu tố chính sau đây:

• Loại môi chất: Chất lỏng, khí, hơi, bùn, hóa chất ăn mòn...
• Áp suất và nhiệt độ làm việc: Van phải chịu được điều kiện vận hành tối đa của hệ thống.
• Lưu lượng yêu cầu: Cần đóng/mở hoàn toàn hay điều tiết dòng chảy?
• Vật liệu chế tạo: Gang, thép carbon, thép không gỉ, nhựa PVC... phải tương thích với môi chất và môi trường.
• Kích thước đường ống: Đảm bảo van có kích thước phù hợp.
• Phương pháp điều khiển: Thủ công, khí nén, điện, thủy lực.
• Chi phí: Cân bằng giữa chi phí đầu tư ban đầu và chi phí vận hành, bảo trì.

Tại Tự Động Thành Phát, chúng tôi hiểu rằng việc lựa chọn đúng loại vật tư tự động hóa và thiết bị công nghiệp Phú Mỹ là chìa khóa cho sự vận hành ổn định và hiệu quả của hệ thống. Với kinh nghiệm chuyên sâu, chúng tôi tự hào cung cấp đa dạng các loại van công nghiệp chất lượng cao, từ van bi, van cửa, van cầu cho đến các giải pháp tự động hóa phức tạp, đáp ứng mọi nhu cầu của quý anh/chị.

Hy vọng qua bài viết này, quý anh/chị đã có cái nhìn tổng quan và chi tiết về các loại van công nghiệp phổ biến, cùng những ứng dụng và ưu điểm riêng biệt của chúng. Việc nắm vững kiến thức này sẽ giúp quý anh/chị đưa ra lựa chọn sáng suốt, đảm bảo hệ thống vận hành trơn tru và an toàn.
